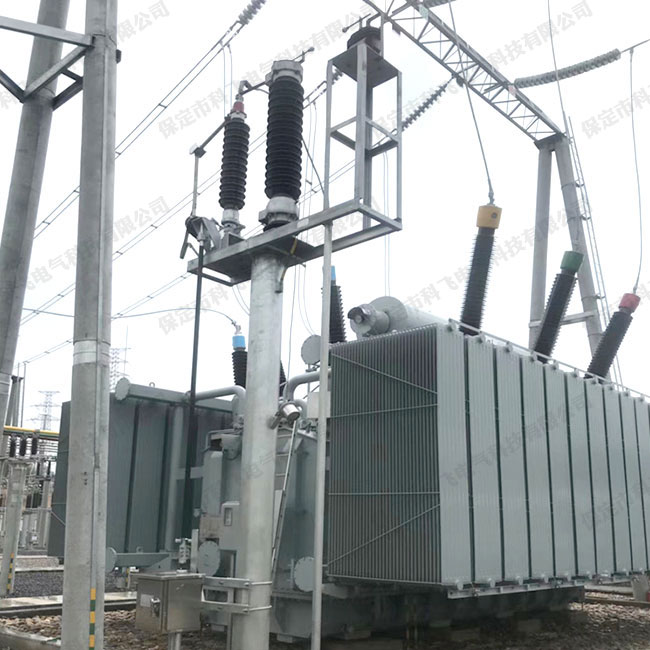

KF-KJB型变压器中性点接地间隙保护装置

一、产品用途

中性点的运行方式不同，其技术特性和工作条件也不同，因而对运行的可靠性、设备绝缘及其保护措施的影响和要求也不一样。

KF-KJB型变压器中性点间隙接地保护装置于110KV、220KV、330KV、500KV电力变压器中性点，以实现中性点接地或不接地两种不同的运行方式而设计的，从而避免变压器中性点因受雷电冲击和故障引起电压升高、对变压器绝缘造成损害。此产品可以广泛应用于电力、冶金、化工、煤炭行业。

二、引用标准

GB156-93 标准电压

GB/T1985—89 交流高压隔离开关和接地开关

DL/T486 交流高压隔离开关和接地开关订货技术条件

DL/T593 高压开关设备的共用订货技术导则

DL/T615 交流高压断路器参数选用导则

DL/T620 交流电气装置的过电压保护和绝缘配合

GB/T311—1997 高压输变电设备的绝缘配合

GB/T775—1987 绝缘子试验方法

GB/T5582—1993 高压电力设备外绝缘污秽等级

GB/T7354—1987 局部放电测量

GB11032—2000 交流无间隙金属氧化物避雷器

GB/T11604—1989 高压电器设备天线电干扰测量方法

GB/T16927—1997 高电压试验技术

GB191-1990 包装储运图示标志

GB/T2900-1989 电工名词术语避雷器

DL/T620-1997 交流电气装置的过电压保护及绝缘配合

国电发[2000]589号 防止电力生产重大事故的二十五项重点要求

三、使用环境条件

1、安装地点：户外。

2、产品结构：组合式柱上设备

3、周围空气温度：

高温度：+55℃

低温度：-40℃

大日温差：25K

日照强度：0.1W/cm2

4、海拔高度：2000m

5、大风速：35m/s

6、地震烈度：8度

水平加速度：0.3g

垂直加速度：0.15g

7、污秽等级：III级(2.8KV/cm)

8、覆冰厚度：10mm
